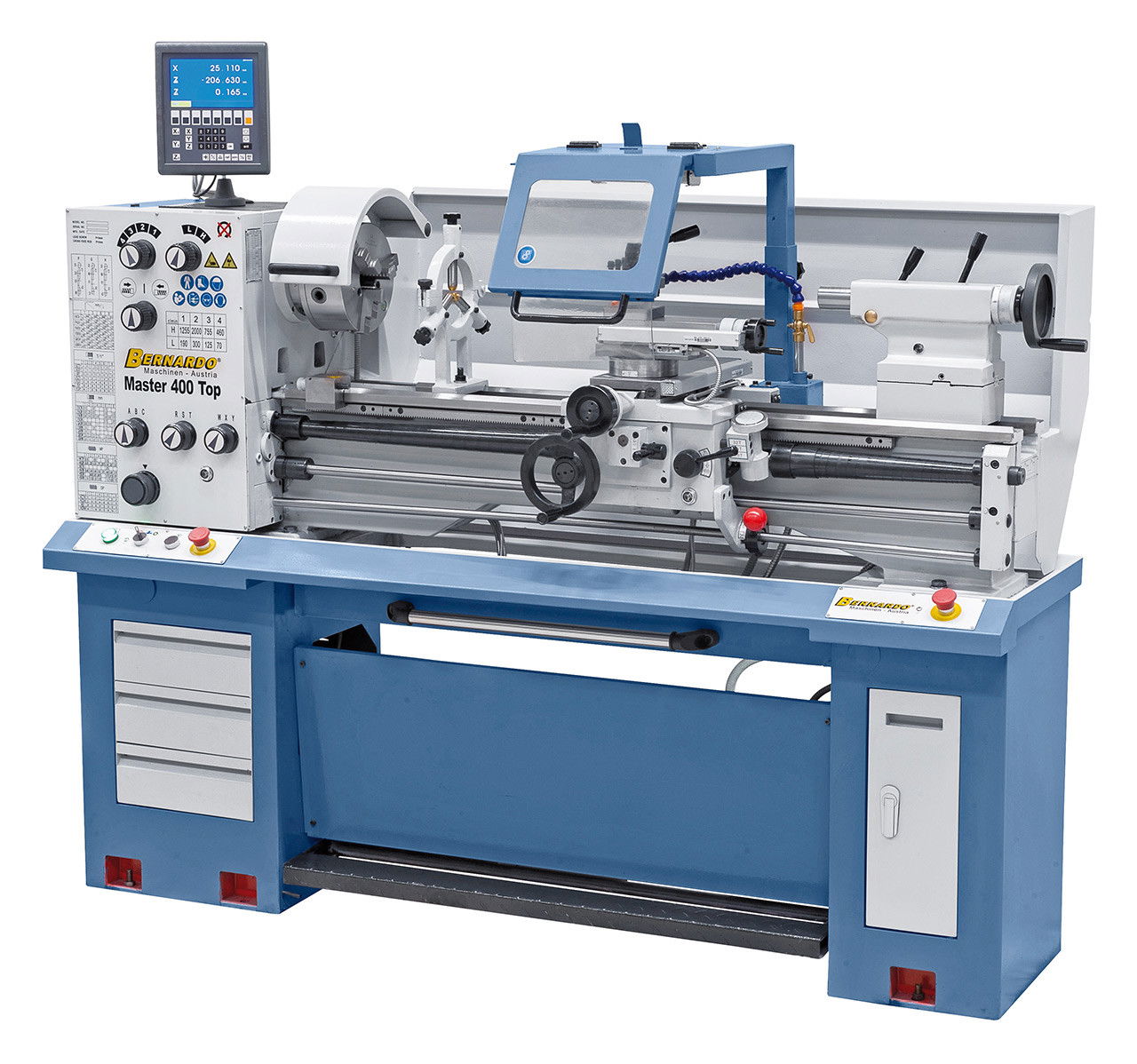

Bernardo Master 400 Top univerzális esztergagép + 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel, 400 V
Javasolt felhasználás: ipari
Egységár (darab):
Bruttó: 4.363.212 Ft
Nettó: 3.435.600 Ft
Cikkszám:
03-1284XLMárka:
BernardoA termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
A Master 400 Top univerzális esztergagép könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-pofás tokmány, lünetták, váltókerekek, ...), melyek által ez a gép univerzálisan alkalmazható. Az elkészítési idő csökkentésére a gép egy digitális helyzet-mutatóval felszerelve.
- A rezgés-hatások minimalizálására a masszív prizmás ágy pótlólag bordázattal van ellátva.
- Sorozatszerűen 52 mm-es orsófurattal nagy tengelyátmérők megmunkálására.
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására.
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által.
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyed menetű és precízen kapcsolható.
- Elektromechanikus lábfék a mellékidők lecsökkentésére.
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíz kivitelben.
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású.
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm).
- Edzett és csiszolt, olajfürdőben futó főorsó.
- A gépágy, egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül.
- Nyeregszeget kúpesztergáláshoz ± 5 mm-rel el lehet tolni.
Műszaki adatok:
|
Csúcstávolság
|
1000 mm
|
|
Csúcsmagasság
|
200 mm
|
|
Körmozgás-átmérő gépágyon
|
400 mm
|
|
Körmozgás-átmérő síkszánon
|
260 mm
|
|
Gépágy szélesség
|
185 mm
|
|
Orsófurat
|
52 mm
|
|
Orsó felfogás
|
DIN 55029, D1-5
|
|
Fordulatszám tartomány
|
(8) 70 – 2000 ford./perc
|
|
Hosszelőtolás tartománya
|
(24) 0,0464 – 3,249 mm/ford.
|
|
Síkelőretolás tartománya
|
(24) 0,01 – 0,7033 mm/ford.
|
|
Metrikus menet
|
(43) 0,1 – 7,0 mm
|
|
Collmenet
|
(56) 4 – 112 menet/1"
|
|
Szegnyereg átmérő
|
42 mm
|
|
Szegnyereg táv
|
100 mm
|
|
Szegnyereg felfogás
|
MK 3
|
|
Motorteljesítménye
|
1,5 kW (400 V)
|
|
Gép méretei (Sz x Mé x Ma)
|
1820 x 700 x 1600 mm
|
|
Kb. súly
|
640 kg
|
Szállítási terjedelem:
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány DK11-200 mm / D5
- Rögzített lünetta - fogás diam. max. 70 mm
- Együttfutó lünetta - fogás diam. max. 60 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- Befogótárcsa 280 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Motor mágneses fékkel CE-norma szerint
- Forgácshátfal
- Állvány
- Alkalmazási szerszám
A képek csak illusztrációk!
